測量 ペーパーロケーション（その3）
|

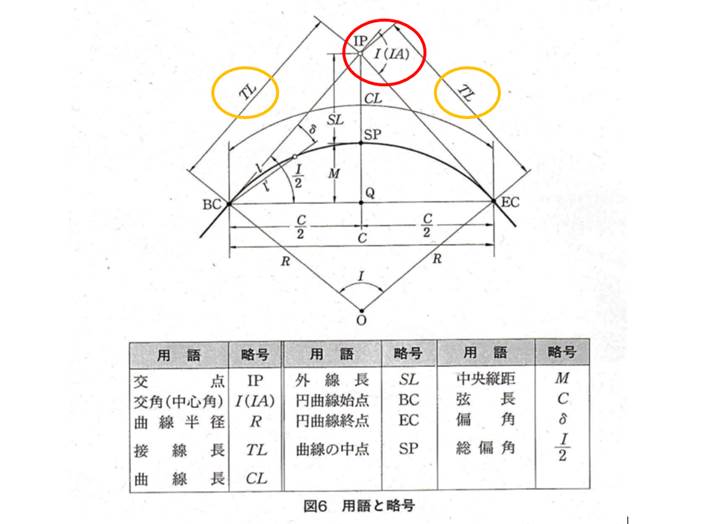

※ 単心曲線の設置（単心曲線の用語）
※ ポイント 曲線を作図をするために「TL（接線長）」が必要であり，この「TL」を求めるためにIPにおける「交角I」を計算する。 ※ 交角Iの計算 STEP1 θBPを計算する
STEP2 θIP1を計算する。

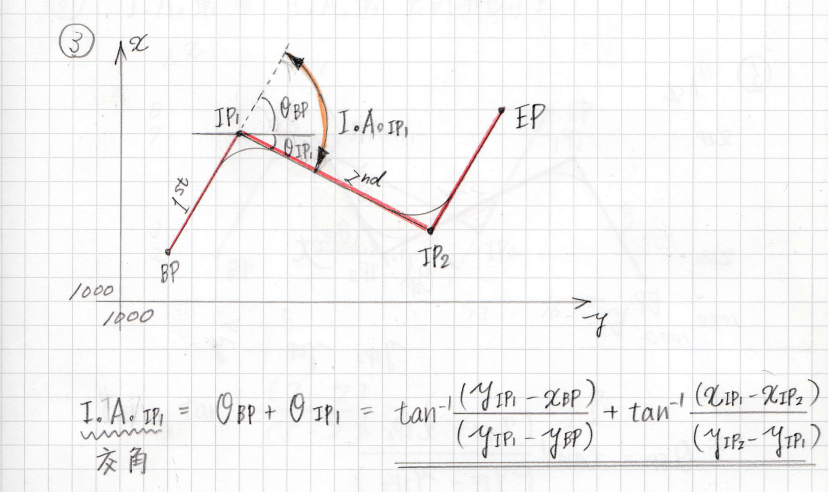

STEP3 I.A.IP1を計算する。

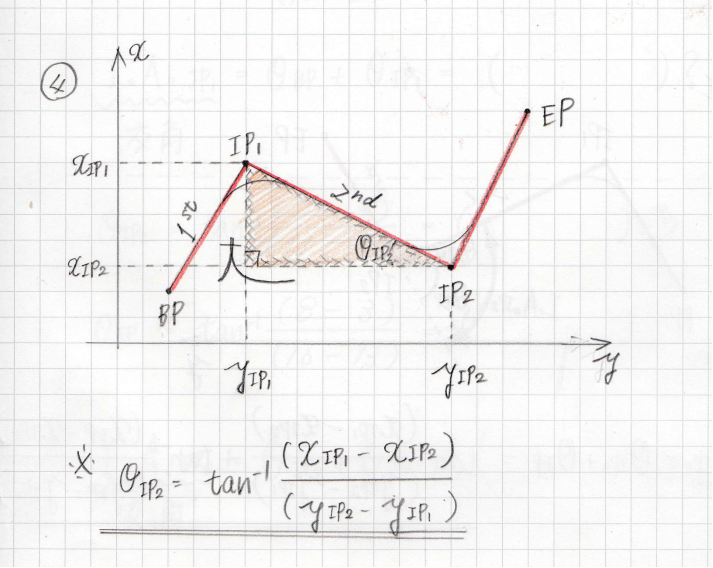

STEP4 θIP2を計算する。
STEP5 θEPを計算する。
STEP6 I.A.IP2を計算する。

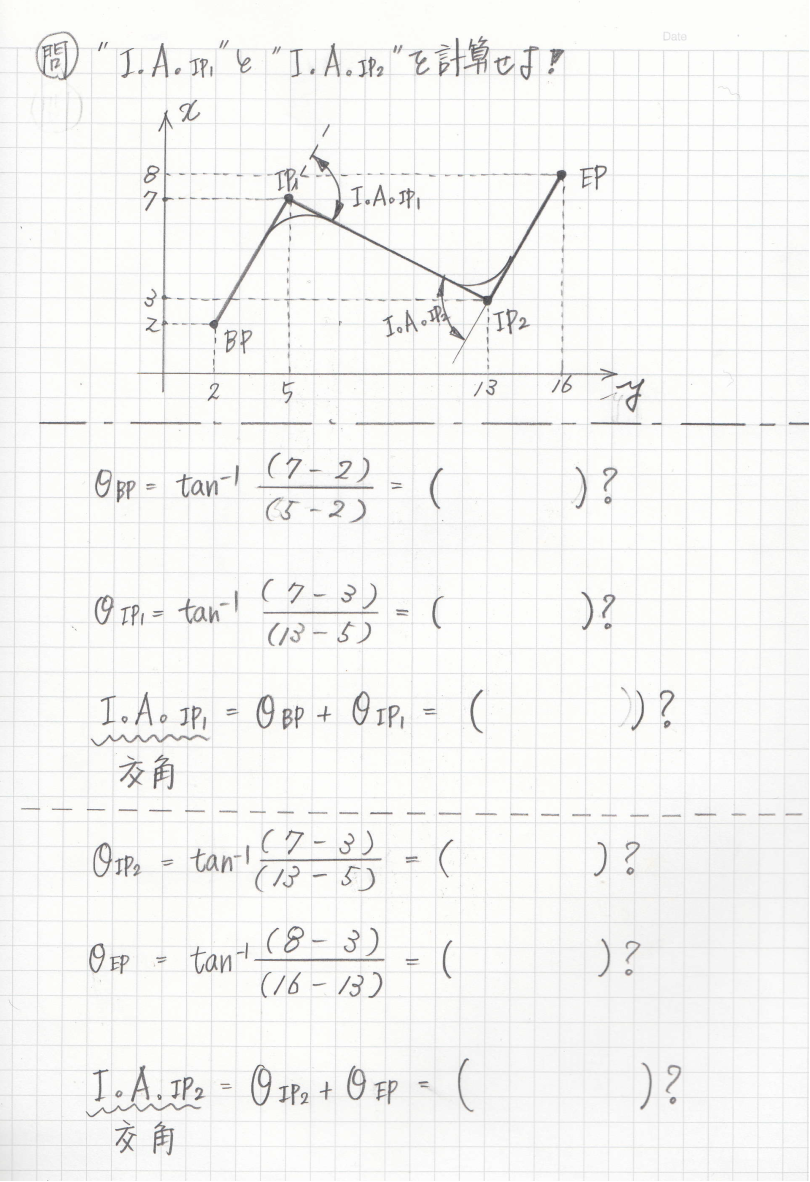

※ 練習問題
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
